Máquina retificadora de pastilhas periféricas CNC

Como um dos principais fabricantes nacionais de retificadoras de pastilhas periféricas CNC, a TXMC está sediada em Wenling, Zhejiang. Com mais de 20 anos de experiência em ferramentas, gerencia toda a cadeia, desde P&D até o comércio, atendendo 128 países. Sua linha de produtos inclui retificadoras de precisão para brocas, machos, ferramentas de torno e periféricos, e a TXMC espera criar valor futuro com você.
Modelo: TX-SE400

Enviar consulta

Descrição do produto

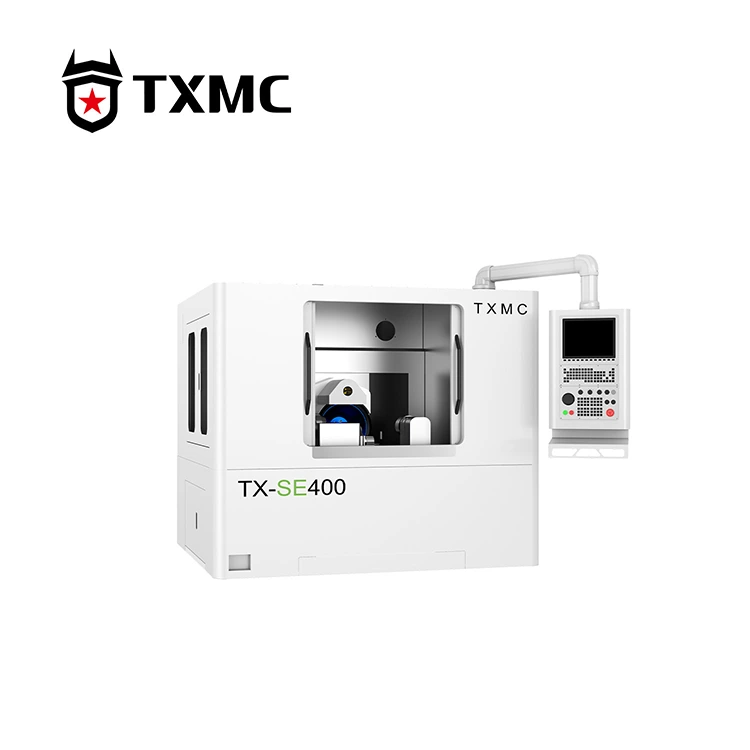

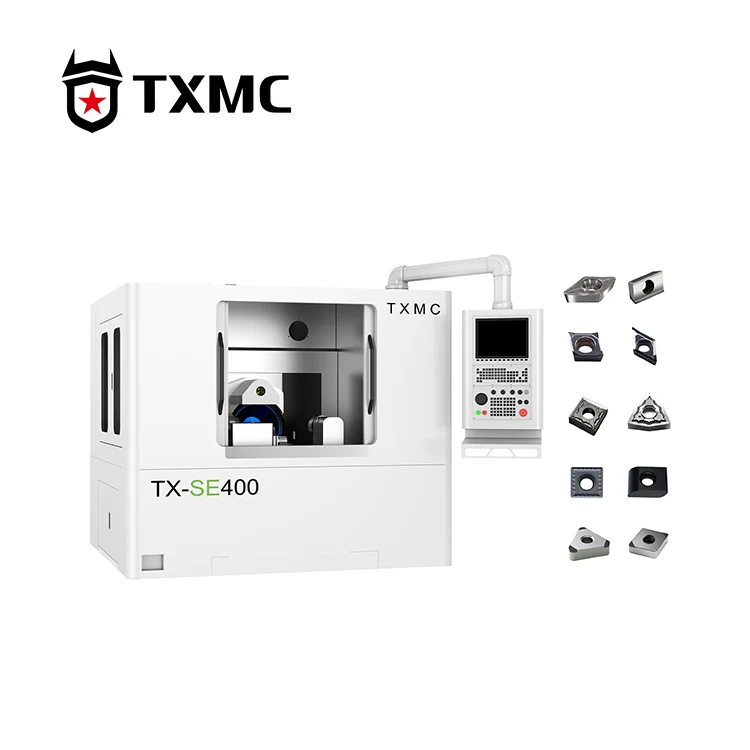

A retificadora de pastilhas periféricas CNC TX-SE400 da marca TXMC é uma máquina especializada para retificar bordas periféricas de pastilhas intercambiáveis. Ele não apenas permite o chanfro unilateral de pastilhas, mas também desenvolve de forma inovadora capacidades de retificação de pastilhas fora do padrão. Para retificar curvas e evolventes complexas, as configurações de usinagem podem ser concluídas com um único clique, importando desenhos.

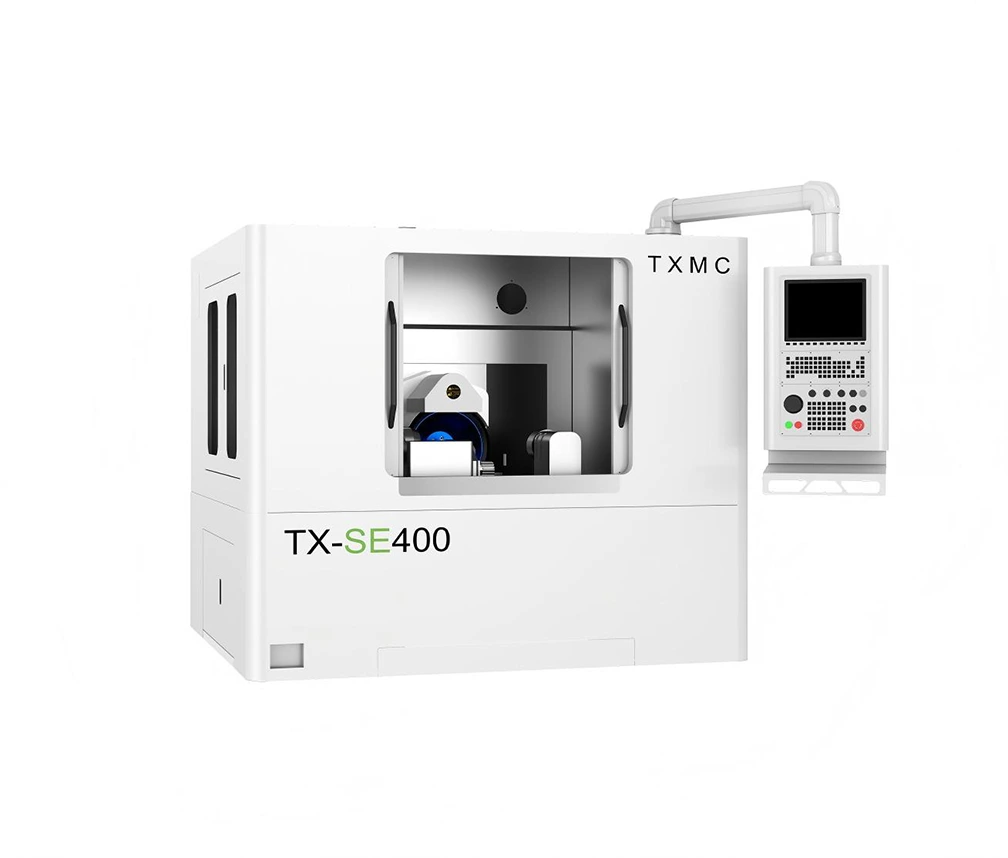

CNC Peripheral Inserts Grinding Machine

Parâmetro de produtos

Círculo inscrito mínimo da inserção	2,8 mm	Velocidade máxima de rotação do eixo B	360°/S
Círculo circunscrito máximo da inserção	40mm	Precisão de posicionamento do eixo B	0,005°
Diâmetro do rebolo	400mm	Precisão de posicionamento repetido do eixo B	0,002°
Velocidade máxima do fuso	2.000 rpm	Faixa de rotação do eixo C	-90°~ +28°
Potência do motor do fuso	5,5 kW	Velocidade máxima de rotação do eixo C	150°/S
Jornada no eixo X	100 mm	Precisão de posicionamento do eixo C	6 segundos de arco
Velocidade máxima de movimento do eixo X	10.000 mm/min	Espessura máxima de fixação	25mm
Precisão de posicionamento do eixo X	0,002 mm	Pressão de aperto	500~9000N
Precisão de posicionamento repetido do eixo X	0,001 mm	Pressão de ar comprimido	0,6MPa
Jornada no eixo Y	200mm	Modo de ajuste	Ajuste on-line
Velocidade máxima de movimento do eixo Y	10.000 mm/min	Energia elétrica total	30 KVA
Precisão de posicionamento do eixo Y	0,002 mm	Peso da máquina	4.000kg
Precisão de posicionamento repetido do eixo Y	0,001 mm	Dimensões	230x195x195cm

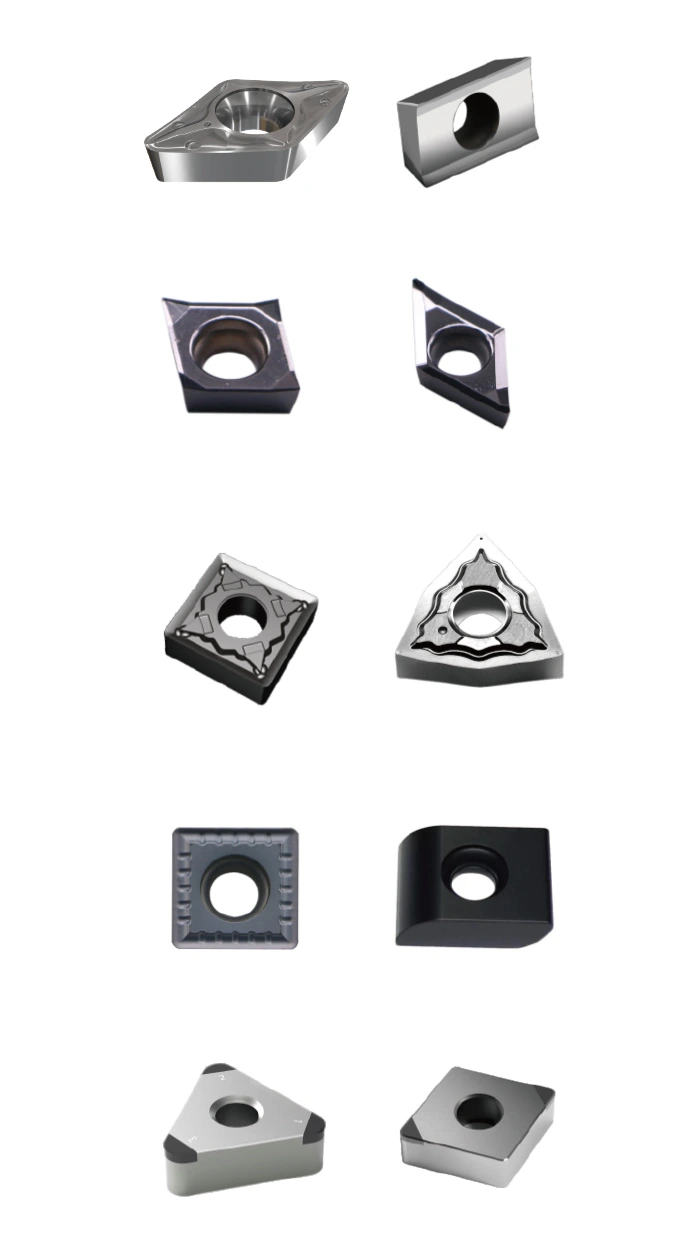

CNC Peripheral Inserts Grinding Machine

Saber mais

A retificadora CNC de pastilhas periféricas possui uma configuração extremamente benéfica. Os eixos X e Y usam guias de rolos de alta precisão HIWIN com motores lineares Akribis, o eixo B utiliza um motor de acionamento direto DD com uma construção patenteada e o eixo C usa uma mesa rotativa de engrenagem helicoidal com um codificador de ângulo de grade de tempo para alcançar uma precisão repetível de 6 segundos de arco. O design total proporciona ruído mínimo, baixa flutuação de torque, rigidez extremamente alta e operação livre de manutenção a longo prazo. O fuso elétrico síncrono de alto torque de 5,5KW emprega gerenciamento contínuo de torque, proporcionando rigidez superior, resistência à vibração e longevidade, resultando em maior força de corte e operação mais silenciosa. É equipado com uma sonda KEYENCE, que permite medir adequadamente as dimensões da circunferência externa da pastilha e macrocompensar o centro, garantindo consistência nas dimensões do círculo inscrito e do ângulo de incidência.
