Máquina retificadora de inserções CNC para processamento de lâmina redonda

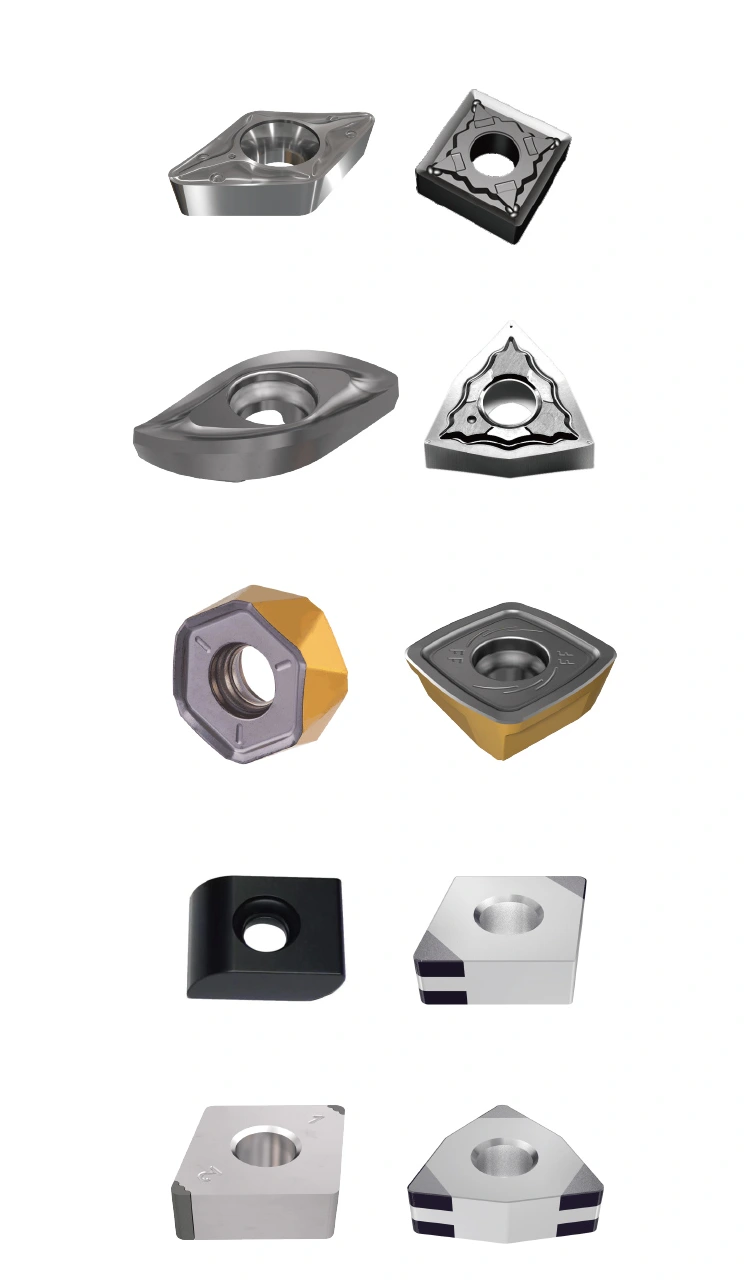

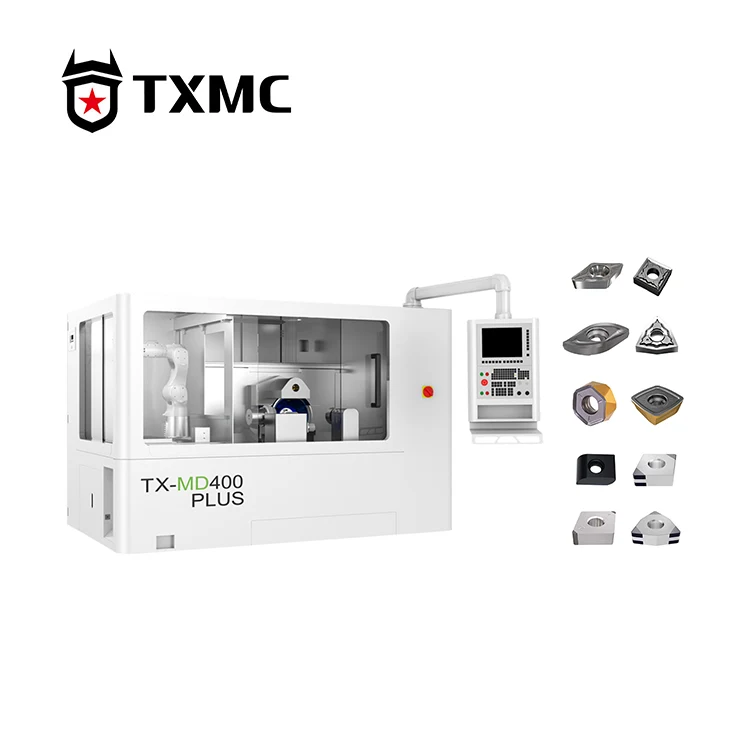

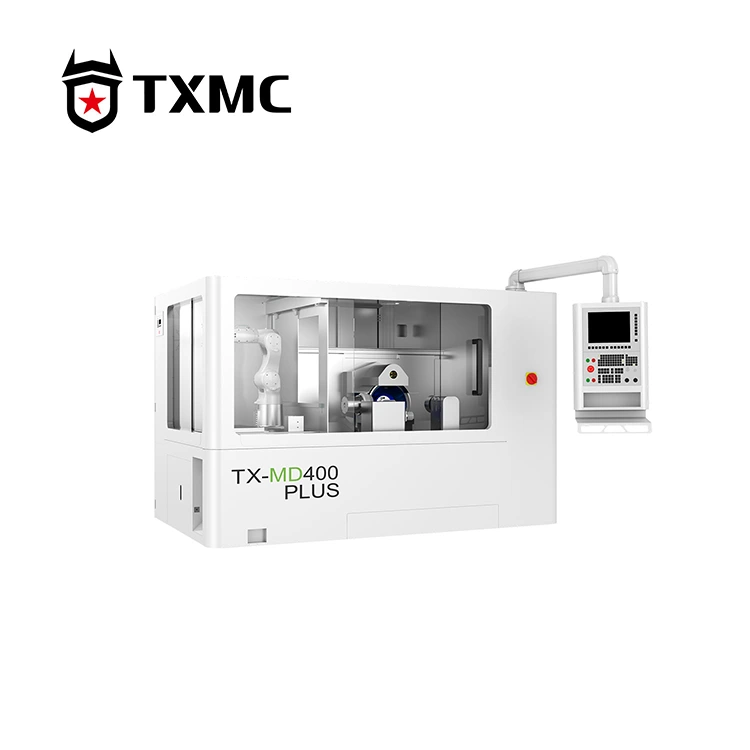

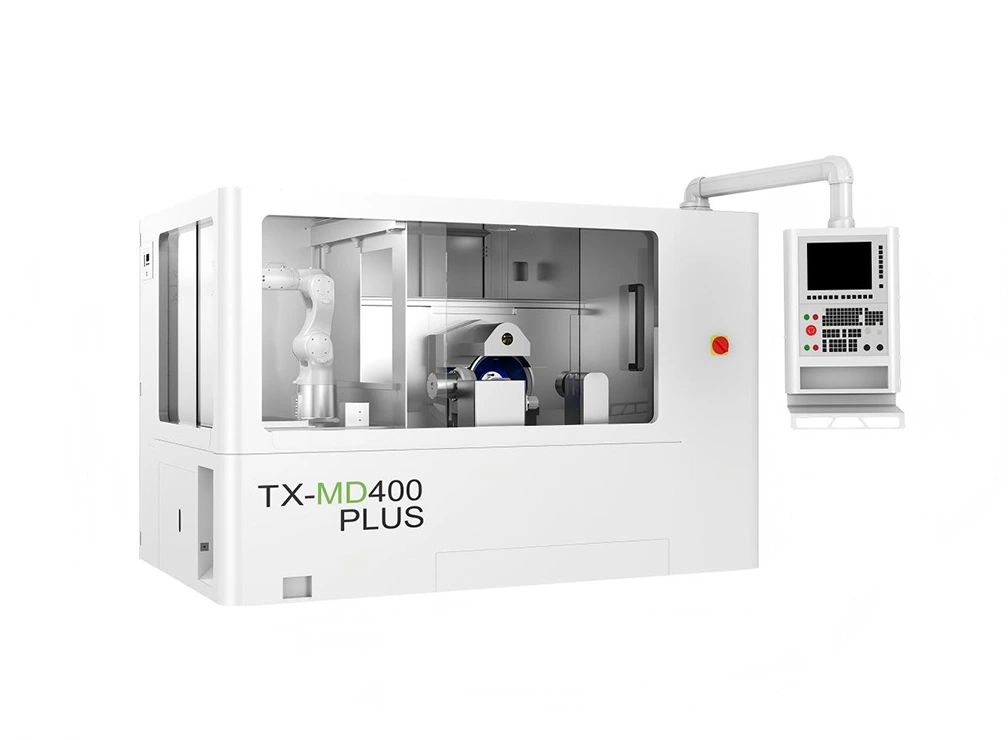

A lâmina redonda de processamento da máquina retificadora de pastilhas CNC TX-MD400 PLUS da marca TXMC foi projetada especificamente para retificar pastilhas intercambiáveis ​​​​e pode completar o chanfro dupla-face em uma única configuração. A máquina possui uma capacidade exclusiva de retificação de pastilhas não padronizadas que permite configurações rápidas de usinagem para curvas complicadas, involutas e outras necessidades específicas de retificação, simplesmente importando desenhos. Ele também possui um banco de dados com especificações para todas as pastilhas padrão ISO, permitindo que os operadores simplesmente executem a usinagem das pastilhas inserindo parâmetros apropriados com base nas necessidades do processo.

Parâmetro de produtos

Saber mais

A lâmina redonda para processamento de retificadora de pastilhas CNC apresenta configurações de núcleo aprimoradas. Os eixos X e Y empregam guias de rolos de alta precisão THK com motores lineares Akribis, enquanto os eixos B e C usam motores de acionamento direto DD com uma estrutura patenteada que fornece baixo ruído, baixa variação de torque e rigidez ultra-alta, permitindo uma operação livre de manutenção a longo prazo. Em termos de potência, possui um fuso elétrico síncrono Taiwan de 12 kW que garante rigidez, resistência ao choque e resistência por meio de controle de torque constante, resultando em maior força de retificação e operação mais silenciosa. Ele usa sondas KEYENCE para medir com precisão a circunferência externa da ferramenta de corte e macrocompensar o centro para obter dimensões precisas do círculo interno. O corpo da máquina é feito de ferro fundido cinzento grau HT300, que é estruturalmente estável e não se deforma facilmente após o tratamento de envelhecimento natural, e possui excelente resistência ao choque.
